管路傳力接頭參數化和系列化的可行性

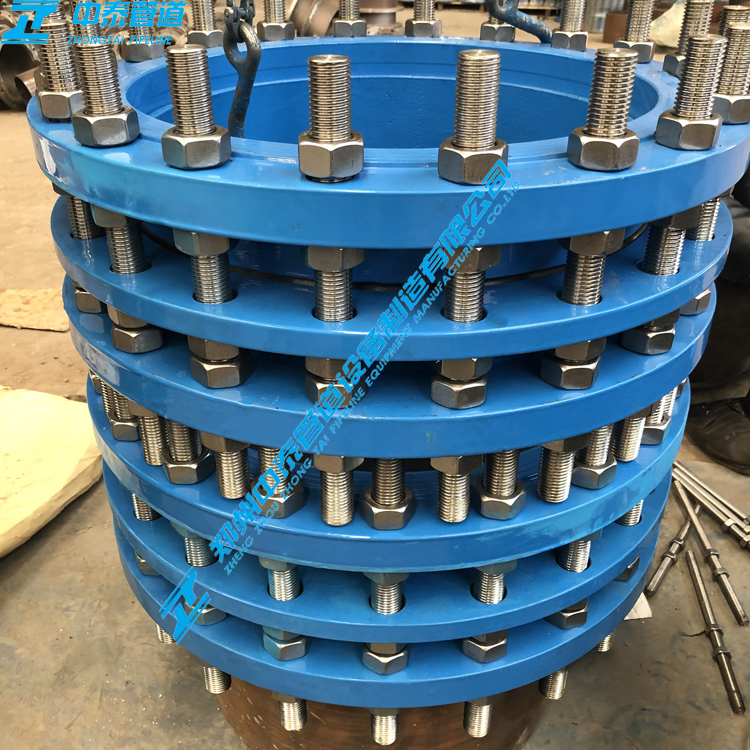

管路傳力接頭具有以下特點：1）規格多。口徑從DN80-DN3600不等，壓力從PN6-PN40分為若干等級，不同口徑和壓力等級的管路傳力接頭規格多達近百種。2）結構相近。所有規格貝有相同或相近的基本結構和外形。3）制造技術和引用標準相同。這就為產品的參數化和系列化設計奠定了技術條件。

基于上述技術條件，首先確定能夠完整反映該系列產品所有零件外形、拓撲關系的技術方案，然后再根據該技術方案派生出此系列產品中的任一零件。技術方案是在 Solidworks環境下創建三維零件模型，即原始模型，通過原模型確定一組設計參數來控制零件的形狀和拓撲關系，并建立零件系列表即一張內的 Excel表格，然后根據國家標準和行業標準的規定，利用 Excel強大的數據處理和運算功能，得到簡易的系列尺寸數據庫，通過系列尺寸的改變來驅動零件的三維建模，從而實現管路傳力接頭的參數化系列化設計。
